什么是门架？

编辑：北京凌鹰   浏览：6425   添加时间：2012-08-08 08:58:20

门架可以是无悬臂（图6-42a）、双悬臂（图6-42b）和单悬臂的（图6-42c）。

门架的支腿，有U形、O形、C形和L形，老式的还有八字形。八字形支腿（图6-43）结构虽然解决了吊有货物的小车过腿问题，但缺点是小车的高度受到限制，腿下净空小，司机视野差，重心较高。U形（图6-44a）和O形支腿（图6-44b）克服了这些缺点。C形支腿（图6-44c）比L形支腿（图6-44d）虽腿下净空间及司机视野都得到改善，货物更容易通过支腿，装卸效率也提高了，但制造费工。

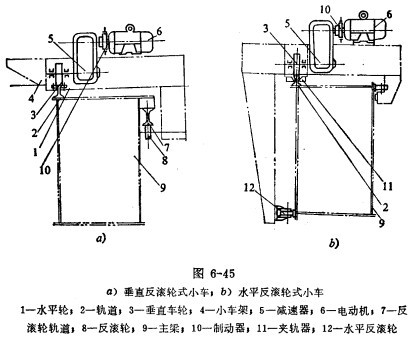

和桥式起重机一样，门架的结构，有简易式（小车运行和起升用电动葫芦）、桁架式、箱形粱式及箱形梁与桁架的混合武等。C形和L形（支腿）门式起重机的主梁是由钢板焊成的箱形结构，是单主粱的。其上运行的小车如图6-45所示。C形门式起重机多采用水平反滚轮式自行小车，L形门式起重机多采用垂直反滚轮式自行小车。

门架，小跨度时常作成两个刚性支腿（和桥架刚性连接，刚性较大的支腿）；大跨度时，常作为一个刚性支腿一个柔性支腿（依靠支腿和桥架的连接或支腿的柔性，允许支腿相对桥架产生一定范围的倾斜），这样可以补偿制造、安装、稳定变化及大车歪斜运行等所引起的门架跨度与轨距之间的误差，还可将门架转化为静定支承的结构，使受力状况明确。（北京凌鹰）
