手动液压搬运车的结构设计

编辑：北京凌鹰   浏览：3   添加时间：2025-11-12 10:46:13

手动液压叉车在物流、商场超市、工厂等行业被大量使用,手动液压叉车主要用来装运货物，而且能方便快捷的实现近距离的搬运。由于手动液压叉车的体积相较于其它叉车很小而且对操作它的人员素质没有什么特别的要求，所以，手动液压叉车在众多的工厂得到普遍的应用。它的原理是通过对液压元件的作用来控制车体，可以通过液压元件的升降来实现其搬运功能，可用于装卸与堆放货物。手动液压叉车相较于其它叉车有很多优势。比如说由于是人力控制所以也就没有发动机的存在带来的功率损失问题。相对于有发动机的叉车它的尺寸会小很多，适用范围更广，能适应狭小空间，而且也不会带来空气和噪音污染。随着我国经济快速发展，手动液压搬运车被越来越多的用户所使用，需求量激增，对其结构进行设计改进以适应多样化的市场需求，就显得越来越迫切。

1、叉车机构原理的设计

机构运动简图：通过对手动液压叉车结构的分析，得到机构运动原理简图，通过对机构运动简图的分析可以计算液压叉车机构的自由度。2.自由度计算：从机构运动原理中运动副之间的关系之中可知，手动液压搬运车有六个活动构件，其中7个低副，2个高副。因此自由度数为：F=3×6-2×7-2=2。机构自由度数为2,说明此机构有两个确定的运动，一个为总体的左右运动，一个为 5 的上下移动。

2、叉车机构的受力分析与计算

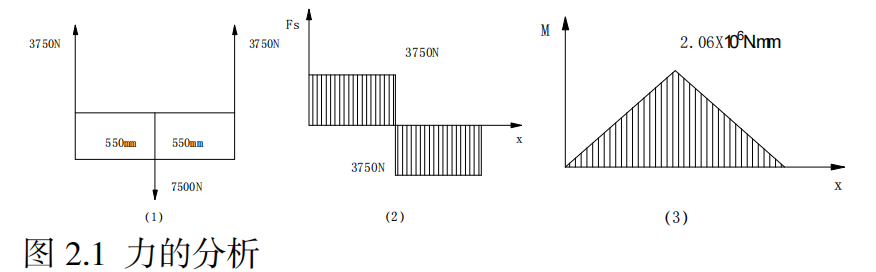

手动液压叉车外形尺寸及其承载本领的计算：手动液压叉车依照液压叉车所从事工作的需要暂取其货叉长 1200mm。货叉材料的选择：货叉由高抗拉伸槽钢做成。对货叉叉尖进行圆角化处理，以防止叉车在对货物托运的时候由于叉尖太锋利而对货物造成不必要的伤害。暂选其材料为 Q235，其 h=160mm可满足货叉在实际工作时尺寸需求。根据选定进行受力分析：所设计的叉车的载荷为 1.5 吨。对一个货叉进行受力分析(乘载 1.5 吨/2=0.75 吨)，选定两个轮子，重量设计结束后定型，而且要符合需求。
