几种常见环链电动葫芦的结构布置

编辑：北京凌鹰   浏览：4766   添加时间：2015-04-20 16:54:58

环链电动葫芦的整体结构布置，目前，环链电动葫芦常见的有以下几种结构形式：

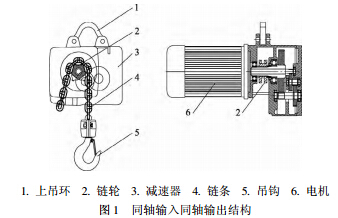

1) 同轴输入同轴输出结构电机输入轴穿过链轮中心，传递给链轮的另一侧减速器减速后再回传给链轮，链轮轴支撑结构多为简支梁结构，见图1

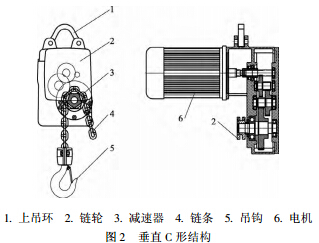

2) C形结构布置电机输入轴速器链轮组成的传动链成C形结构布置，电机的输入轴直接给减速器，经减速器减速后传给链轮，电机输入轴的中心与链轴中心不同轴，平行布置且错开一段距离，链轮多为悬臂结构而C形结构布置又分垂直C形结构和水平C形结构垂直C形结构，见图2.

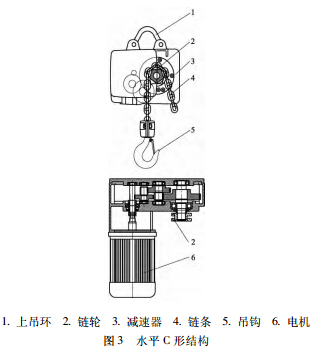

3) 水平C形结构，见图3.

以上是目前国内典型的3种环链电动葫芦结构，第1种外形和C尺寸都很小，但是从结构上来讲，要求电机轴穿过链轮，这样的链轮结构复杂，会带来加工及装配工艺上的困难 第2种C尺寸大，外形体积笨重，但结构简单，加工制造工艺性好，装配 维修方便 第3种具有前2种结构的优点，也是目前国际上新环链电动葫芦结构，被越来越多的制造厂所采用.
