电动葫芦异步电动机工作原理

编辑：北京凌鹰   浏览：3766   添加时间：2012-11-19 08:31:51

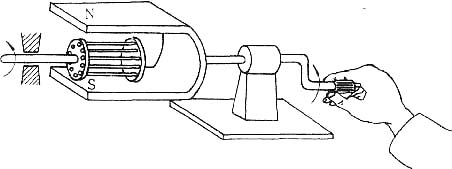

异步电机模拟图

电动葫芦异步电动机工作原理可用一简单实验说明，如图所示。当摇动U形磁铁时里面的铁皮罐便会跟着转起来，转动方向与U形磁铁转动方向一致。道理比较简单，当U形磁铁转动时，它的磁力线被铁皮罐所切割。运动是相对的，我们可以假设磁铁是不动的，而把铁皮罐看作是往相反方向转动，这样即可根据右手法则，判断出铁皮罐上半部分的感应电动势方向是朝里的，用符号“+”表示，下半部分感应电动势朝外的，用符号“·”表示。由于铁皮罐是导通的，所以就有感生电流流通，其方向与电动势方向相同。由于通电导体在磁场中要受到力的作用，通过左手定则判断，上半部受到向左的力，下半部受到向右的力，两力大小相等，方向相反，对转轴形成一个转矩，使铁皮罐转动起来。

实际的异步电动机是在定子三相对称绕组中通入三相交流电，在电动机气隙中产生了一个旋转磁场。旋转磁场方向与通入定子绕组中电源相序有关，相序改变，旋转磁场方向便反向。

图中旋转磁场方向若逆时针方向旋转，按上述同样道理，旋转磁场与转子作相对运动，转子切割旋转磁场磁力线，便会在转予导体中产生感应电动势，由于转子导体两端被短接，便有电流流动，这电流叫作转子电流，其方向用右手法则判断，上面是进去的，下面是出来的，且相对切割速度越大，转子电流也就越大。既然转子导体中有电流流动，又在磁场中，必然受到力的作用，这个力叫电磁力，根据左手法则判断，转子上部导体受力方向向左，下部向右，且大小相等，方向又相反，对转轴形成转矩，这个转矩叫电磁转矩。在此电磁转矩作用下，转子便随着旋转磁场方向转动起来。转子转速逐渐增大，但总是低于同步转速。如果转子转速与旋转磁场转速一样时，那末两者之间就不存在相对运动，转子不切割磁力线，就不会产生感应电动势、感生电流和电磁转矩。从上面分析可知，转子总是跟着旋转磁场方向，以小于同步转速的速度旋转，所以叫异步。

若要改变转子转动方向，只要改变旋转磁场方向，即只要任意调换电动机的二根电源进线便可使电动机反转。（北京凌鹰）
