什么是起升载荷限制器？

编辑：北京凌鹰浏览：4992 添加时间：2012-08-04 08:33:43

在正常情况下，电动葫芦吊运货物的重量不允许超过额定起重量，起升载荷限制器就是为这一目的而设置的。我国《起重机设计规范》规定：对于有超载可能的起重机，当使用部门提出要求时，应装设起升载荷限制器。起升载荷限制器的综合误差不应大于5%。

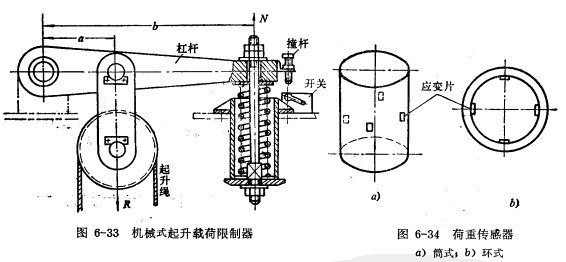

从结构来看，起廾载荷限制器主要有机械式和电气式两类。机械式一般是将货载直接或间接地作用在杠杆，或偏心轮(或弹簧)上，超载时产生机械动作切断电源。电气式是使货载作用在传感器上，通过放大器等电子仪器把吊重在仪表上显示出来。超载时，发出信号，并使机构断电。图6-33是一种机械式起升载荷限制器。它主要由杠杆、弹簧及限位开关组成。当起重机正常工作时，撞杆不动。当超载时，撞杆向下移动，触动开关，使机构断电，停止工作。电子秤是一种电气式起升载荷限制器。它主要由荷重传感器、电子仪表及显示装置等组成。在电动葫芦上常用的荷重传感器有筒式和环式两种(图6-34)，它们由应变筒(或应变环)和贴在其上的电阻应变片组成，其作用是将货载的变化转换成为电信号的变化。电子秤的工作原理是，将贴在应变筒(或应变环)上的电阻应变片相互连成电桥，当应变筒(或应变环)受载荷作用变形时，贴在其上的电阻应变片也发生变形，从而电阻随之变化，使电桥失去平衡，输出端出现与应变筒所受载荷成正比的微弱电信号。经放大器放大处理后，即可从显示仪表上看到称量读数。若货载超过规定值，信号装置发出信号，使机构断电。当卸载后，电阻应变片恢复原状，电桥平衡，仪表回到初始状态。

传感器可以装在平衡滑轮处，也可以装在钢丝绳固定端，有的还装在吊钩横梁上或起升卷筒支座的下面。

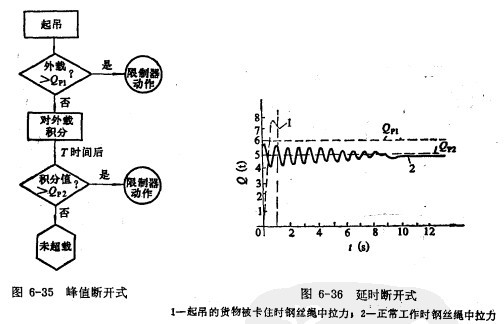

从作用的方式来看，起升载荷限制器有三种。第一种峰值断开式。当起升绳中的瞬时张力(包括动张力)超过给定值时，限制器即动作，使电动机断电，起升停止。第二种延时嘶开式。超重载荷在起吊加速过程中，即在起升绳中存在有动张力的时间内，限制器不动作，延长一段时间，等动张力消失后，它才动作，使电动机断电，停止起升。限制器的动作点是给定的静载荷。机械式起升载荷限制器的工作方式多为峰值断开式，它的缺点是体积和自重大，工作不稳定，在货物离地时，可能产生误动作或起不到安全保护作用。延时断开式的优点是结构简单，体积小、精度高，缺点是延时的时间不好确定。第三种综合式。它是在延时断开式载荷限制器的基础上改进而成的，兼有峰值断开式和延时断开式的优点。其工作原理如图6-35和图6-36所示。它用载荷限制器的瞬时动作载荷Qp1，限制峰值载荷。当峰值载荷大于Qp1时，则载荷限制器立即动作。若峰值载荷小于Qp1，则载荷限制器不动作，而沿时间T进行积分运算，求得T时间内的载荷均值，将其与延时动作载荷Qp1进行比较。如均值载荷大子Qp2，则载荷限制器动作。载荷限制器能否满足工作要求，取决于Qpl、T、Qp2，是否选择得恰当。（北京凌鹰）
