防止工字钢牙壳崩飞装置

编辑：北京凌鹰浏览：2825 添加时间：2015-11-13 09:07:42

工字钢架棚是我国煤矿企业生产过程中主要的巷道支护形式，当巷道来压时，特别在工作面回采过程中，由于机风两巷接近采矿区域压力传递明显加大，棚梁上焊接的工字钢牙壳经常崩飞，伤人事件也时有发生。通常煤矿企业采取的应对措施总体有三种(1)更换工字钢棚梁(2)在工字钢牙壳上捆绑铁丝(3)在整个巷道沿工字钢牙壳外缘捆绑一排钢管。以上三种措施都属于临时性方法，没有在工字钢棚梁的结构上进行根本性创新，均存在种种弊端。第一种措施属于亡羊补牢型，等到工字钢牙壳已经崩飞再换棚梁，也许伤人事件已经发生。第二种措施由于巷道来压后，顶板与棚梁之间基本上没有间隙，穿过铁丝非常困难。同时，工人在巷道压力大的情况下，近距离接近工字钢牙壳作业，随时有崩伤的危险。第三种措施也存在钢管难捆绑，近距离易崩伤人的问题。同时，钢管捆绑容易留有空隙，不能完全防止崩伤人，由于钢管捆绑的整体性，对于局部更换棚梁造成困难。

防止工字钢牙壳崩飞装置，包括工字钢横梁，所述的工字钢横梁两端设置有工字钢支撑腿，在工字钢横梁与工字钢支撑腿接触处内侧面焊接有工字钢牙壳，在工字钢横梁靠近工字钢牙壳处开有连接孔，工字钢牙壳上设有相应的连接孔，这个两个连接孔通过U型卡连接。

通过在工字钢和工字钢牙壳上钻孔，不但不会减弱工字钢棚梁的抗压能力，根据圆形抗压原理还会增强工字钢棚梁的抗压能力；在工字钢和工字钢棚梁上钻孔，生产制造工序简单，不但不会增加生产制造成本，还会节省工字钢棚梁的制造材料成本；运用钻孔式工字钢棚梁，在巷道来压时，可以方便快捷地通过圆孔，把工字钢与工字钢牙壳用U型卡或铁丝连结。避免崩飞牙壳伤人事件发生。

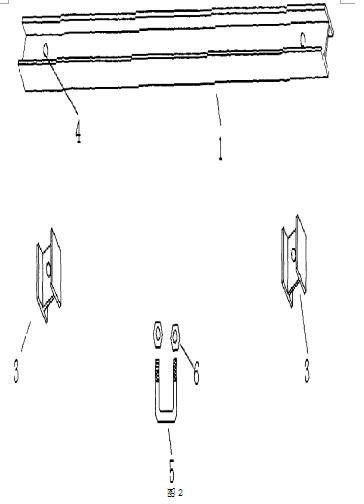

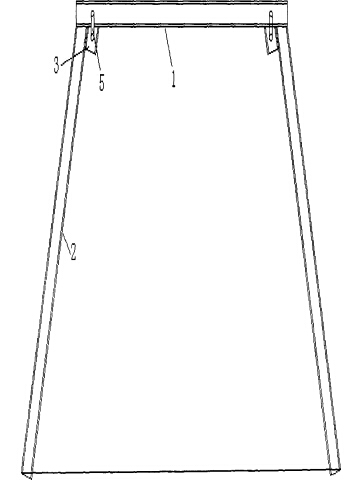

参见附图，防止工字钢牙壳崩飞装置，包括工字钢横梁1，工字钢横梁1两端设置有工字钢支撑腿2，在工字钢横梁1与工字钢支撑腿2接触处内侧面焊接有工字钢牙壳3，在工字钢横梁靠近工字钢牙壳处开有连接孔4，工字钢牙壳3上设有相应的连接孔，这个两个连接孔通过U型卡5连接，所述的U型卡两端部设有螺纹与螺母6配合固定。将工字钢和工字钢牙壳均钻出圆孔，然后将工字钢与工字钢牙壳焊接，形成钻孔式工字钢棚梁。如附图1所示：用钻孔式工字钢棚梁支护巷道成型后，当巷道来压时，用U型卡或铁丝将工字钢与工字钢牙壳上下连结，达到本发明防止崩牙壳伤人的发明目的。
