介绍一种电动葫芦钢丝绳缠绕装置

编辑：北京凌鹰浏览：3329 添加时间：2015-11-09 10:16:53

现有钢丝绳电动葫芦悬挂在工字钢或横梁的下面，钢丝绳从卷筒的导绳孔里甩出经吊钩装置缠绕后固定，其缺点是：在低建筑厂房用户要在有效的空间起吊，上述的结构制约了钢丝绳电动葫芦的上升空间，由于设计结构上的缺陷，从而影响了低建筑厂房的推广。

任务是这样完成的，一种钢丝绳电动葫芦上的钢丝绳缠绕装置，其特征在于：在卷筒的这一侧卷筒平行处的下面设置有固定横梁，卷筒对脸方向的承载梁上设置有滑轮横梁，所述的滑轮横梁上装有滑轮。钢丝绳经卷筒导绳口甩出后经吊钩装置再与滑轮横梁上的滑轮缠绕半周，再经吊钩装置与固定绳横梁固。

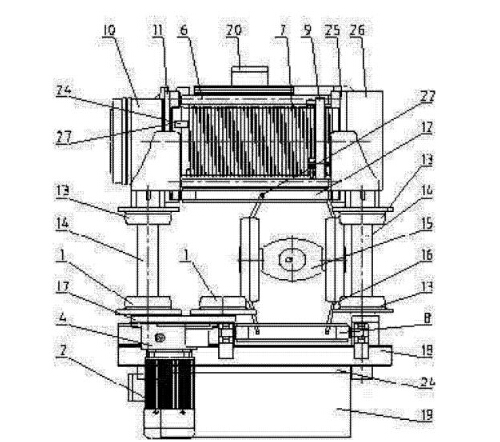

1、主动车轮，2、小车运行电机，3、小车电机连接螺栓，4、小车驱动减速电机，5、小车减速器连接螺栓，6、卷筒连接杆，7、卷筒，8、滑轮横架，9、导绳器，10、起升减速器，11、左端盖，12、固定绳横梁，13、被动车轮，14、连杆，15、吊钩装置，16、钢丝绳，17、小车墙板，18、承载梁，19、电器控制箱，20起升电机，21、起升电机连接螺栓，22、限载装置，23轨道宽度调节装置，24、配重，25、右端盖，26、限位装置，27、螺栓，28手电门，29、吊钩头。
