阐释手拉葫芦低位吊装网架施工（二）

编辑：北京凌鹰   浏览：2805   添加时间：2015-09-22 10:09:00

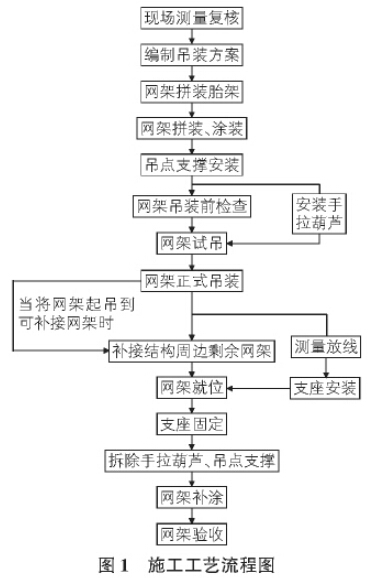

上篇文章阐释了手拉葫芦地位吊点装网架施工的工艺特点和工艺流程，下面我们主要介绍施工工艺流程及操作要点：

现场测量复核勘验

1) 测量复核内容包括: 系挂结构构件尺寸、 位置、 标高; 网架支座位置、 标高。2) 现场勘验网架周边结构构件的布置情况。

编制吊装方案

1) 吊装方案的内容应包括: 工程概况、编制依据、施工进度计划、施工工艺技术、施工质量、安全、环境保护措施、劳动力计划、材料机具计划、与吊装相关的计算书及图纸。

2) 网架吊装方案应经技术负责人、监理工程师等签字认可，其中系挂构件的承载力验算和网架吊装的设计计算尚应经设计方审核同意。

3) 吊点位置和数量的确定原则。a．吊点位置的选择应使网架吊装过程中受力与网架结构的使用受力相接近。b．吊点的布设位置应考虑系挂结构构件的承载能力。c．吊点位置的布设宜使各手拉葫芦的负荷接近相等。d．吊点应设置在操作工人易操作的部位。e．吊点的数量应考虑手拉葫芦的起重量。初步估算时，每个吊点的平均吊重可取为手拉葫芦额定起重量的1/4～1/5。f．吊点数量不应少于3个。

4) 吊撑的设置。a．吊撑一般采用从网架下弦、上弦节点焊出钢管三角支撑。b．吊撑的设置应保证网架能顺利就位，尽量使手拉葫芦的起重索保持垂直，起重索的斜率(水平投影距离∶高度)不宜大于1∶6。

5) 周边系挂结构构件、网架及下吊撑的验算。a．周边系挂结构构件验算前要查阅相关设计图纸， 包括设计变更及隐蔽验收记录等。b．周边系挂结构构件的验算包括承载能力、 裂缝控制、挠度及稳定性等。验算时应取不利工况。如结构验算不满足要求则应采取相应的加固措施，加固方案也应经过验算。c．网架的验算包括吊点反力、挠度、杆件内力、风载下网架的水平推力及补拼就位时的水平拉推力等，必要时应采取加固措施。d．下吊撑的验算包括杆件内力、 焊缝等。（北京凌鹰）
