关于手扳葫芦液压搬运台的工作原理

编辑：北京凌鹰   浏览：2893   添加时间：2015-08-31 11:04:02

手扳葫芦液压试验台是对产品或构件作按拉伸试验的设备,可作手扳葫芦链 条的静负荷及动负荷试验等。手扳葫芦在出厂前,需国家标准G8B3一80规定3的内容和要求进行试验以往常见的手扳葫芦动负荷的试验方法,是用行车起吊重块,而把拉磅或传感器、手扳葫芦串联在其中来试验。这种方法既不安全、又笨重,测试精度一也不高。但如果在手扳葫芦液压试验台上进行,就显得简便和安全多了 ,并且可以获得比较精确的测试数据。

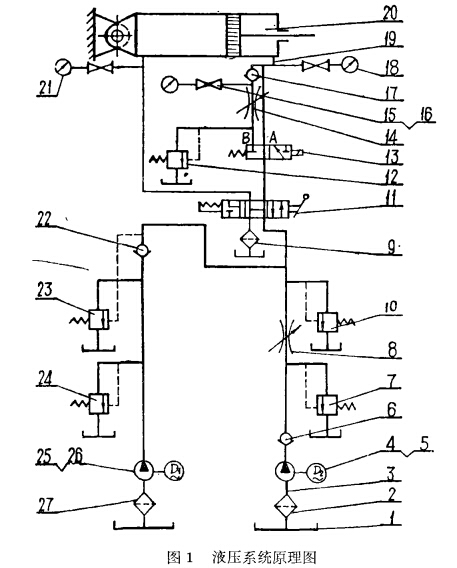

工作原理：液压系统通常包括能源元件、控制元件、 执行元件和辅助装置四个组成部分。手扳葫芦液压试验台由电机油泵、油缸、机架、控制台、防护罩等组成。木系统要求拉伸时作低速移动,回程时快速移动。液压系统原理参见图1。

1.拉伸动作当操纵电磁换向阀13时一,使油口A通压力油,再操纵换向阀n 接通油路,则高压油泵4经滤油器2吸油,高压油经节流阀8、换向阀1、电磁换向阀13 ,进入油缸活塞杆腔,活塞向左移动使试件拉伸。活寨腔的液压油经换向阀1返回油箱。拉仲时,当系统压力小于低压油路压力、则低压泵参加工作、两泵合流达到快速拉仲。当系统压力大于低压油路压力,系统高压油使单向阀关闭2,并通过控制油路打开溢流阀23 ,使低压油路的油泵卸荷,仅有高压油泵4 供油并作低速拉伸。

2.回程动作

操纵换向阀11,即使拉伸位置转到回程位置时,来白油泵的压力油同时通往油缸前后腔,由于活塞腔推力大于活塞杆腔推力 ,油缸作回程动作。当系统压力小于低压 油路压力,则低压油路参加工作,高压油和低压油合流,达到快速回程。当系统压力大于低压油路压力,高压油使单 向阀2关闭,并通过控制油路打开溢流阔23,使低压油泵25 卸荷,仅有高压油泵 4供油通到油缸前后腔作低速回程 。

3.油缸不工作

把换向阀n转到中间位置,各油路均流回油箱,油缸不工作,此时应切断电源 , 达到停机。（北京凌鹰）
