曲线轨道上运行的钢丝绳式电动葫芦

编辑：北京凌鹰   浏览：4677   添加时间：2012-10-15 09:15:05

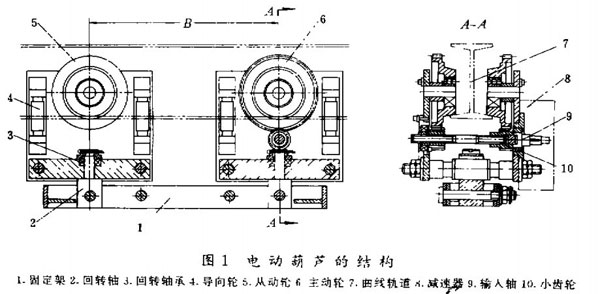

可在曲线轨道上运行的钢丝绳电动葫芦结构如图1。它由运行机构和起升机构组成，起升机构（图1中未画出）悬挂在固定架1上，并且与在直线轨道上运行的电动葫芦运行机构一致。然而，它的运行机构则由一套主动的电动两轮小车6和另一套从动的两轮小车5组成，两台两轮小车用关节轴承通过固定架相互连接。

从图1中可以看出，运行小车减速器8输出的扭矩通过输入花键轴9传递动力，使电动小车的两个车轮同时转动，然后通过回转轴承3、回转轴2和固定架1拖动从动的两轮小册运动。固定架两端靠两根回转轴2与两台运行小车相连，回转轴与两轮小车之间装有回转轴承，两轮小车可在一定摆角范围内相对固定架转动，以适应该电动葫芦在曲线轨道7上运行的技术要求。（北京凌鹰）

曲线轨道上运行的钢丝绳式电动葫芦
