车床的捆绑与起吊

编辑：北京凌鹰   浏览：4807   添加时间：2012-09-11 08:17:42

1.整体车床的捆绑，起吊。在捆绑起吊前应将车床上的活动件如尾架、中心架等固定或拆除，使车床的活动件在吊运过程中不致产生滑动。

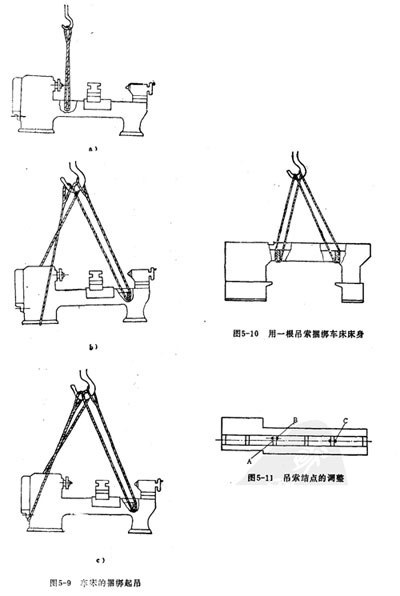

车床的捆绑一般用一根吊索，也可用两根吊索，但使用两根吊索捆绑起吊时，用吊索的长短来调整重心较困难，捆绑的方法也因车床的不同而不同。对于比较小的车床，如C616型车床，可用一根吊索穿过床身的撑筋单点系结起吊。起吊时其重心可通过调整拖板的位置而找到，捆绑起吊方法如图5-9a所示。图5-9b所示是用一吊索穿过床身底座后的两点起吊示意图，图5-9c所示是用另一种捆绑方法起吊的示意图。吊索的一头套在床头箱外侧面的下部，吊索的另一头穿在床身的撑筋上，用一根长吊索进行捆绑挂钩。

2.车床部件及床身的捆绑起吊。在装配或维修车床过程中，需要将车床上较大、较重的部件吊装或拆下。车床的床身或部件的捆绑起吊方法如下所述。

床身的捆绑起吊；床身可用一根较长的吊索，也可用两根吊索捆绑起吊。用一根吊索捆绑时如图5-10所示。吊索穿过撑筋两点捆绑后挂在吊钩上。重心的找正可通过吊索在撑筋上系结点位置的调整来解决，如图5-11所示。由于床身上安装床头箱处向后凸出一部分，因此，床身的重心就不可能在床身的纵轴线上，所以结点从轴线上的A点向后移过一定距离至B点，C结点保持在床身纵轴线上，这样便可将床身水平起吊。（北京凌鹰）
