固定式顶托螺旋千斤顶和棘轮扳手式螺旋千斤顶

编辑：北京凌鹰   浏览：9681   添加时间：2012-08-27 08:35:53

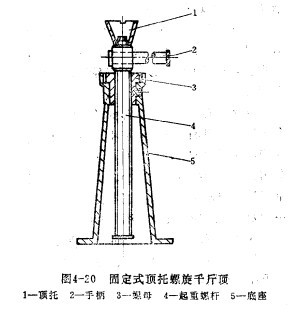

图4-20所示是固定式顶托螺旋千斤顶的结构简图。在使用螺旋式千斤顶时，将重物压在顶托1上，手柄2作360°的旋转。当手柄旋转时，螺杆随之一起转动，。因螺母3固定在底座上，于是螺杆便在螺母中旋转上升（或下降），起到了举升重物的作用。这种千斤顶结构简单，但因手柄需作360°的旋转，故使用不方便；有时由于使用场合的限制，手柄不可能作360°的旋转。同时，由于顶托与螺杆连成一体，螺杆转动时，顶托也一起转动，顶托与重物之间产生一个相对运动。

固定式顶托螺旋千斤顶

棘轮扳手式螺旋千斤顶的使用方法棘轮扳手式螺旋千斤顶的结构如图4-21所示。它主要由顶头、棘轮、手柄套、螺杆、螺母及壳体等部分组成。在使用时，把棘爪扳到上升位置，然后扳动手柄，使螺杆上升，将重物顶起。手柄的扳动不需要作360。的回转，只须来回摆动即可。此外，螺杆在转动时，顶头不会随螺杆的转动而转动，这种螺旋千斤顶使用较方便。（北京凌鹰）



棘轮扳手式螺旋千斤顶
