什么是短行程块式制动器？

编辑：北京凌鹰   浏览：5386   添加时间：2012-08-11 08:47:02

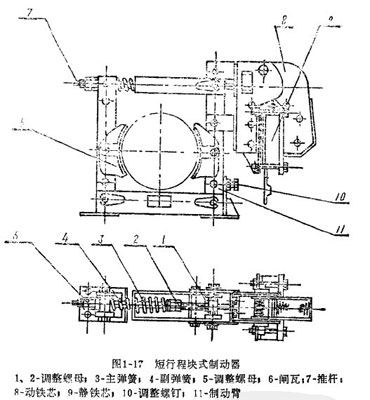

这种制动器的结构如图1-17所示。电动机通电工作时，与电动机绕组并联的电磁铁线圈同时通电，静铁芯9产生吸力，吸引动铁芯8，于是就推动推杆7，使左右两个制动臂11在副弹簧4作用下向外侧运动，松开制动轮(即松闸)。与此同时，主弹簧3被压缩。反之，当切断电流时，电磁铁失去吸力，主弹簧3伸张，带动制动臂向里侧运动，抱紧制动轮(即抱闸)。

短行程块式制动器有动作迅速，电磁铁行程较小以及重量和外形尺寸部较小等优点，因此在起重运输机械中用得不少。其缺点是工作冲击大，响声大，电磁铁寿命短。这种制动器所需的电磁铁吸力很大，当制动轮直径超过300毫米时，电磁铁的尺寸、重量及电能消耗等都急剧增加。因此，短行程块式制动器一般适用于制动轮直径小于300毫米的中，小型制动器。

短行程块武制动器已经标准化、系列化，我国有专门工厂成批生产，现在基本上有以下五种型号：JWZ-100，JWZ-200/100，JWZ-200，JWZ-300/200，JWZ-300。这五种制动器相对应电磁铁型号为MZD1-100，MZD1-100，MZD1-200，MZD1-200，MZD1-300。

标记示例1：JWZ-200/l00型制动器

说明：JWZ——交流短行程电磁铁双瓦块制动器；

200——制动轮直径为200毫米；

100——所配用的是100号单相交流短行程电磁铁，符号为MZD1-100。

例2：JWZ-300型制动器

说明：JWZ——同上；

300——制动轮直径为300毫米。

电磁铁的型号未加注明，表明所配用的电磁铁号与制动轮直径的数码相同，即配用300号的交流短行程电磁铁，符号为MZDl-300。

短行程块式制动器还有一种型号为TJ2型。其中T表示短行程，J表示交流电，TJ2型与JWZ型相比基本相同，所不同的是JWZ型制动器的制动臂是由ZG35铸钢制造，而TJ2型是由型钢制造，另外在外型尺寸及安装尺寸也略有差别。（北京凌鹰）
