钢丝绳电动葫芦之MD型工作原理图解

编辑：北京凌鹰   浏览：8891   添加时间：2011-08-09 08:59:56

前篇文章，我们主要介绍了钢丝绳电动葫芦之CD型的工作原理，今天我们就为您详解MD型工作原理图解，让您对MD型产品有更好的了解：

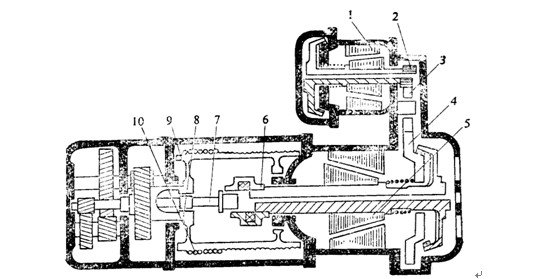

1－起重辅电机  2－小齿轮   3－中间齿轮   4－大齿轮   5－主电机转子

6－联轴器   　　7－输入轴 　8－空心轴套   9－卷筒     10－钢丝绳

（其它用到的零、部件可自行标出）



慢速工作时，起重辅电机1通电，小齿轮2、中间齿轮3和大齿轮4（齿轮4与起重主电机制动座相连），使起重主电机5的转子旋转（主电机此时不通电，处于制动状态，制动器起联轴器的作用）。然后再通过联轴器，三级齿轮减速器驱动卷筒9，吊升物体。（

常速工作时，起重辅电机1不通电，小齿轮2、中间齿轮3和大齿轮4不动（齿轮4与起重主电机制动座相连）。起重主电机5脱离制动状态，通过联轴器6，三级齿轮减速器驱动卷筒9，吊升物体。
