手拉葫芦用于拱桥安装的吊装细节

编辑:北京凌鹰   浏览:1333   添加时间:2021-01-21 11:30:07

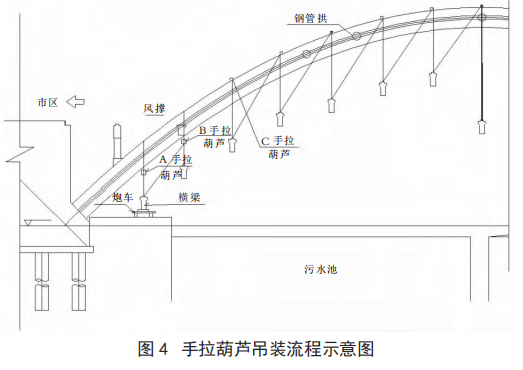

通过对称布置的2对手拉葫芦,A对葫芦提升横梁,B对葫芦通过与A对葫芦的交叉配合受力,来实现横梁的横向前移工作。最后将横梁吊装到设计位置的思路。手拉葫芦吊装流程示意图如图4。具体吊装方法如下:



1、手拉葫芦A分别对称安装于对应吊杆锚头处,葫芦B分别安装于下一吊杆锚头处,一直如是每个预留吊杆孔均设置一个葫芦。

2、安装完成后,仔细检查吊钩、钢丝绳及钩环的连接状态,确保两处连接点稳固、结实。

3、首先进行预起吊作业,预起吊作业为提升钢丝绳的吊钩,使梁片离地10cm后,保持状态1min,查看葫芦的变形状态及钢丝绳的各种形变状态,确认钢丝绳无断丝、不起毛等疲劳状态的出现,以及采用全站仪监控测量,安装于拱肋处的变形点,观察拱肋的细微变形。

4、在确认各种工况属于安全的情况下,进行吊杆横梁的吊装作业。

5、首先启动A葫芦,使吊杆横梁抬升至合理位置。

6、到达位置后,A葫芦停止作业,操作B葫芦,使B葫芦刚好吃力状态,检查B葫芦的受力情况,以木锤敲击B葫芦受力钢丝绳,在钢丝绳振动频率处于30Hz时,可以判定,此时B葫芦钢丝绳已受力。

7、操作A/B葫芦的四名工人,在吊装指挥长的统一指示下,A葫芦2名工人,缓慢松手拉链条,B葫芦2名工人缓慢紧手拉链条,目的是使A、B葫芦的钢丝绳同时且交互受力,将A葫芦的受力,成功的过渡到B葫芦,这样就使得横梁产生了横向的位移。将横梁水平摆荡至B葫芦的吊杆投影点下方,此时,松开A葫芦的钢丝绳,并停止B葫芦的操作,进入下一道施工工序。

8、接着挂好下一吊杆处C葫芦的钢丝绳。重复以上操作,完成各个吊杆处葫芦间的交换,直至将吊杆横梁平稳、安全的送到,设计位置。

9、测量人员复核吊装的高程、平面位置准确无误后,锚固作业人员,通过预先安装好的安全爬梯将至吊杆底部,吊杆锚固人员,必须佩戴安全防护用品,确保操作过程中的安全,然后对吊杆横梁一端,施加长久锚固。

10、根据以上施工步骤,完成所有吊杆横梁的施工安装。
