图解电动葫芦起升机构及其载荷特点

编辑：北京凌鹰   浏览：3051   添加时间：2016-06-27 10:22:25

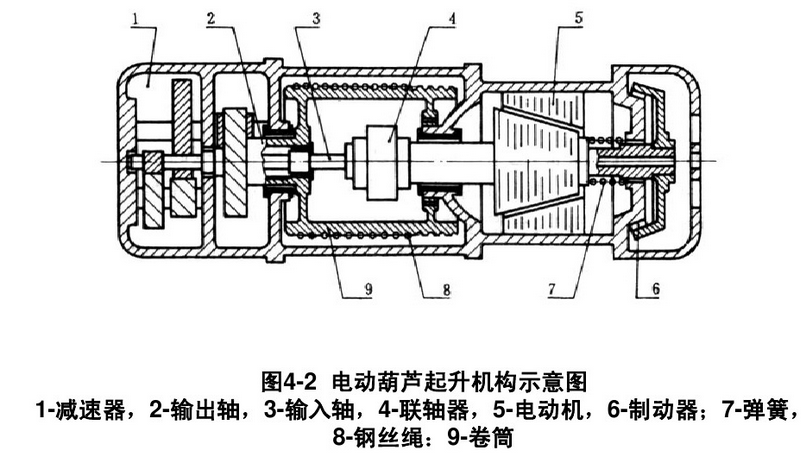

电动葫芦起升机构，由电机通过联轴器直接带动齿轮减速器的输入轴，通过齿轮减速器末级大齿轮带动输出轴，驱动卷筒转动，从而使吊钩起升或下降，其传动系统如下图：

电动葫芦起升机构的载荷特点如下：

重物起升或下降时，在驱动机构中由钢丝绳拉力产生的转矩方向不变，即转矩为单向作用；

由于悬挂系统中的钢丝绳具有挠性，因重物惯性为产生的附加转矩对机构影响不大（一般不超过静力矩的10%），故由此而产生的外部附加动载荷在进行机械零件强度计算时，可由选定工作状况系数K。或许用应力来考虑。

机构的起升加上时间和制动减速时间相对于恒速稳定工作时间是短暂的，因此在进行零件疲劳强度计算时可不考虑。但由此而产生的短时过载，则应对零件进行静强度校核计算。
